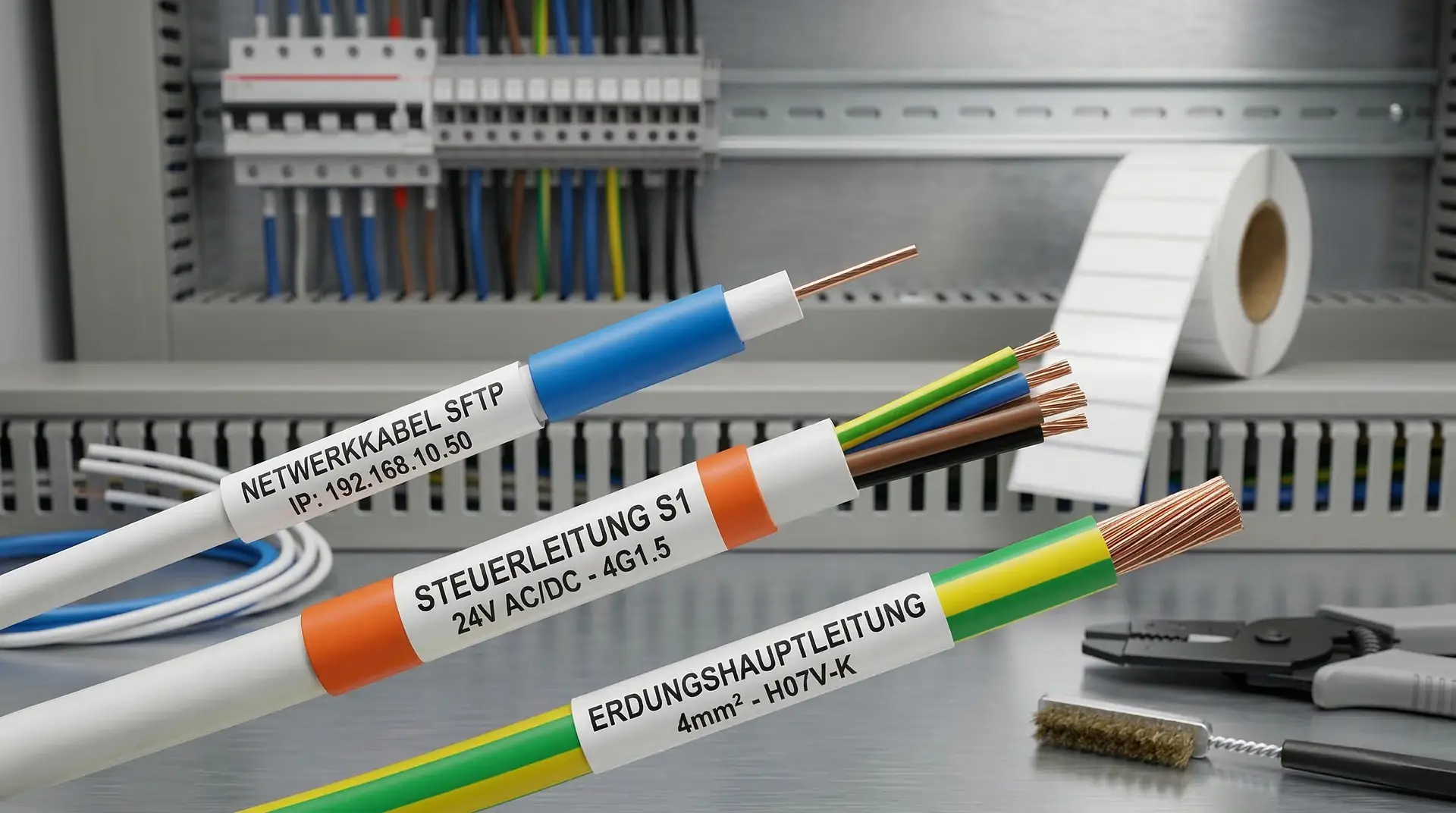

Kabelmarkierer – für Schaltschrank und Anlage
Beschriftung, die nach drei Jahren Vibration noch lesbar ist.
Kabelmarkierer für Schaltschrankbau, Maschinenbau und IT-Infrastruktur. Abgelöste Marker unter Öl oder Vibration kosten Stunden bei der Fehlersuche. Unsere Markierer halten auf PVC-Kabelmänteln, Glasfaser und Steuerleitungen – im Dauerbetrieb, nicht nur beim Einbau. Verfügbar als Schnappmarker, Rollenmarkierer und detektierbare Variante.
Kabel falsch identifiziert. Linie steht.
In einer Anlage mit 800 Kabeln löst sich ein Marker nach zwei Jahren Ölnebel ab. Die Beschriftung fehlt. Was folgt, ist keine Schönheitsfrage: Die Fehlersuche dauert Stunden. Ungeplante Stillstandzeiten entstehen nicht durch defekte Bauteile – sondern durch unleserliche Kennzeichnung.
Verblasste Thermotransferdrucke nach langer Laufzeit führen direkt zu Normenverstößen nach IEC 61439-1. Wer bei einem Audit keine leserliche Referenzkennzeichnung vorweisen kann, riskiert Haftungsfolgen. Das trifft Schaltschrankbauer genauso wie Anlagenbetreiber.
In Lebensmittel- und Pharmabereichen ist nicht-detektierbares Markiermaterial ein Produktionsrisiko. Gerät ein herkömmlicher Marker in den Prozess, droht ein Produktrückruf. Detektierbare Varianten sind dort keine Option – sie sind Pflicht.
Haftung und Lesbarkeit unter echten Betriebsbedingungen sichern
Kabelmarkierer scheitern selten beim Einbau – sie scheitern nach Monaten, wenn Öl, Wärme und Vibration zusammenwirken. Wir kennen diese Mechanismen und wählen Folienmaterial sowie Haftsystem gezielt nach dem tatsächlichen Einsatzumfeld. Dabei geht es nicht nur um das Material selbst, sondern darum, wie Druckverfahren, Kabelgeometrie und Umgebungsbedingungen zusammenpassen.
Untergrundanalyse vor der Materialwahl
Druckverfahren und Langzeitlesbarkeit
Formatentscheidung für Ihren Montageprozess
Detektierbarkeit und regulierte Bereiche
Untergrund-Kompatibilität
• Haftet auf PVC-Kabelmänteln, Glasfaserleitungen und Steuerleitungen ohne Vorbehandlung.
• Bleibt auf flexiblen Kabelbündeln stabil, auch wenn diese sich im Betrieb bewegen.
• Deckt Kabeldurchmesser von 6 mm² bis 95 mm² ab – mit passendem Format je Geometrie.
Chemische Resistenz
• Übersteht Kontakt mit Industrie- und Hydraulikölen ohne Ablösung oder Schriftverblassung.
• Hält Lösemittel, Säuren und Laugen stand, die bei Reinigungszyklen in Industrieanlagen auftreten.
• Die detektierbare Variante entspricht FDA-Konformitätsanforderungen und EU-Konformitätsvorgaben.
Thermische Belastbarkeit
• Bleibt im Dauerbetrieb bei hohen Temperaturen formstabil – Polyimid-Folie für extreme Bereiche.
• Hält kurzzeitige Temperaturspitzen durch, ohne dass sich der Aufdruck verändert.
• Funktioniert bis in niedrige Minustemperaturen, ohne zu verspröden oder abzufallen.
Mechanische und Witterungs-Exposition
• Der Rastmechanismus des Schnappmarkers sichert den Sitz auch bei dauerhafter Vibration.
• Rollenmarkierer auf Endlosband laufen durch automatisierte Beschriftungssysteme ohne Stau.
• Vorgestanzte Formate ermöglichen Serienverarbeitung mit gleichmäßigem Druckbild bei hohen Stückzahlen.
Technisches Leistungsprofil Kabelmarkierer
Kabelmarkierer funktionieren im Dauerbetrieb unter Bedingungen, die kein Archivbild zeigt: Ölnebel, Vibration, Temperaturschwankungen und aggressive Reinigungsmittel treffen gleichzeitig auf denselben Marker. Das Folienmaterial besteht aus Polyamid 6/6 für Schnappmarker und biaxial orientiertem Polypropylen für Rollenmarkierer. Hochtemperaturanwendungen deckt Polyimid-Folie ab. Detektierbare Varianten enthalten integrierte Metallpartikel für Röntgen- und Metalldetektorkontrolle. Der Haftklebstoff basiert auf Acrylat-Technologie für dauerhafte Verbindung. Für flexible Substrate steht eine Synthesekautschuk-Basis zur Verfügung. Der Thermotransferdruck bleibt nach Chemikalienkontakt lesbar. Alle Varianten decken Kabeldurchmesser von 6 mm² bis 95 mm² ab und sind gemäß IEC 60754-1/-2 halogenfrei.
Kabelmarkierer im Brancheneinsatz
Diese fünf Bereiche stellen unterschiedliche Anforderungen an Kabelmarkierer – von Vibration und Öl bis zu regulierten Umgebungen mit Nachweispflicht. Genau das trennt hier funktionsfähige Kennzeichnung von Ausfall.
Maschinen- & Anlagenbau
In Steuerungsanlagen und Robotikzellen laufen hunderte Sensor- und Aktorleitungen parallel. Ein abgefallener Marker verlängert die Fehlersuche erheblich. Schnappmarker mit Rastmechanismus sitzen auch nach Jahren Vibration noch an ihrer Position. Die Beschriftung bleibt bei Revision eindeutig zuordenbar.
Elektrotechnik & Elektronik
Schaltschrankbauer arbeiten mit engen Platzverhältnissen und hohen Kabelzahlen. Die Kennzeichnung muss normkonform nach IEC 61439-1 und DIN EN 81346-1 sein. Rollenmarkierer im Thermotransferverfahren beschriften Serien effizient und liefern ein gleichmäßiges Druckbild, das auch nach Jahren noch lesbar ist.
Automotive & Fahrzeugbau
Kabelbäume in Fahrzeugen und Steuergeräten sind Öl, Temperaturwechsel und Vibration ausgesetzt. Markierer müssen über die gesamte Fahrzeuglebensdauer lesbar bleiben. Das Folienmaterial hält diesen Bedingungen durch – ohne Nachkleben oder Nachbeschriften in der laufenden Produktion.

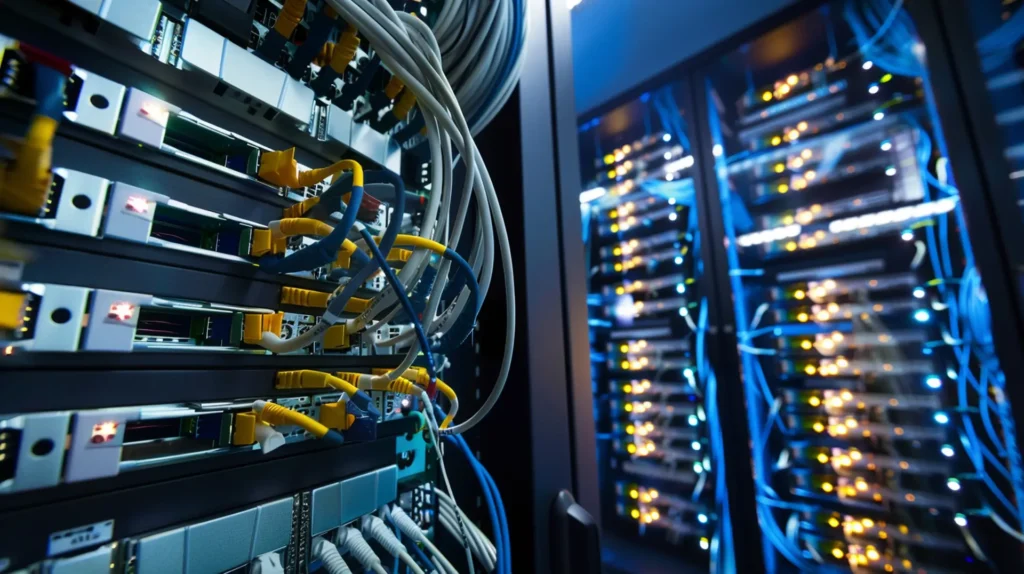

IT & Rechenzentren
Patchfelder und Glasfaserverkabelung in Rechenzentren erfordern übersichtliche, stabile Kennzeichnung bei hohen Stückzahlen. Rollenmarkierer im Endlosformat decken große Mengen effizient ab. Sauberes Druckbild und gleichbleibende Formatgenauigkeit erleichtern die schnelle Nachidentifikation bei Umbauten.
Lebensmittelverarbeitung
In Produktionsbereichen mit Metalldetektoren darf kein herkömmliches Markiermaterial eingesetzt werden. Die detektierbare Variante mit integrierten Metallpartikeln wird bei Röntgen- und Detektorkontrolle erkannt. FDA-Konformitätsnachweis und EU-Konformitätserklärung liegen dem Material direkt bei.
Kabelmarkierer richtig spezifizieren: Fragen vor der Bestellung
Ob ein Kabelmarkierer in der Anlage hält, entscheidet sich nicht beim Einbau – sondern bei den Bedingungen danach. Öl, Reinigungsmittel, Vibration und Temperaturschwankungen wirken oft gleichzeitig. Wer diese Faktoren bei der Auswahl nicht berücksichtigt, tauscht nach Monaten nach. Die folgenden fünf Punkte helfen, die richtigen Anforderungen zu definieren, bevor eine Bestellung ausgelöst wird.
Kabeluntergrund und Oberfläche
• Welchen Kabelmantelwerkstoff haben Ihre Leitungen – PVC, Glasfaser oder Sonderummantelung?
• Sind die Kabel starr verlegt oder biegen sie sich im Betrieb regelmäßig?
• Welcher Durchmesserbereich muss abgedeckt werden?
Thermische Belastung im Betrieb
• Welche Dauertemperatur herrscht an der Einbauposition?
• Gibt es kurzzeitige Temperaturspitzen, etwa durch Schaltimpulse oder Schweißprozesse in der Nähe?
• Wird das Kabel auch bei tiefen Temperaturen verlegt oder betrieben?
Chemische Umgebung
• Kommt das Markiermaterial mit Öl, Kühlmitteln oder Reinigungschemikalien in Kontakt?
• Werden die Kabel in regelmäßigen Abständen gereinigt – und womit?
• Gibt es Spritzwasserbereiche oder Tauchbäder in der Nähe der Leitungsführung?
Mechanische Beanspruchung
• Sind die Kabel dauerhafter Vibration oder Stößen ausgesetzt?
• Wird der Kabelmarkierer in einem Kabelkanal, offen oder unter Zugentlastung geführt?
• Soll der Marker lösbar bleiben oder dauerhaft fixiert sein?
Verarbeitungsprozess und Stückzahl
• Beschriften Sie manuell vor Ort oder über ein automatisiertes Thermotransfersystem?
• Wie viele Kabelmarkierer benötigen Sie pro Projekt oder Jahresrahmen?
• Brauchen Sie detektierbare Varianten oder Konformitätsnachweise für regulierte Bereiche?
Häufig gestellte Fragen – Kabelmarkierer
Einzelne Belastungen meistern viele Marker. Das Problem entsteht, wenn Öl, Wärme und Vibration gleichzeitig wirken – über Monate, nicht Stunden. Polyamid-Folienmaterial besteht diese Kombination. Der Rastmechanismus des Schnappmarkers verliert seinen Sitz nicht, weil Vibration ihn nicht schrittweise lockert. Der Aufdruck verändert sich nicht, weil das Thermotransferbild tief in die Oberfläche eingebettet ist – nicht nur aufgelegt. Auf PVC-Kabelmänteln zeigt sich das nach zwei Jahren Dauerbetrieb: keine Ablösung, keine Schriftverblassung. Auf flexiblen Bündeln, die sich im Betrieb biegen, verhält sich Synthesekautschuk-Klebstoff anders als Acrylat. Welcher Klebstoff auf Ihrer Leitungsführung zuverlässig hält, klären Sie am besten direkt an Ihren Kabeln unter realen Bedingungen.
Glasfaser hat eine glatte, energiearme Oberfläche. Normaler Klebstoff verliert dort nach wenigen Wochen den Kontakt – besonders wenn das Kabel im Betrieb unter Zug steht. Für diese Untergründe setzen Sie ein Folienmaterial ein, dessen Haftsystem auf niedrige Oberflächenenergie ausgelegt ist. Bei flexiblen Bündeln kommt die Biegebewegung dazu. Ein starres Material arbeitet gegen die Bewegung – und gibt nach. Weiches Folienmaterial folgt der Biegung, ohne den Verbund zu lösen. Entscheidend ist die Kombination aus Flexibilität des Obermaterials und Dehnverhalten des Klebstoffs. Beides muss zum Kabeltyp passen. Welche Kombination auf Ihren spezifischen Leitungen hält, zeigt sich erst unter den Bewegungszyklen Ihrer Anlage.
Beim Audit zählt die lesbare Referenzkennzeichnung am Kabel – nicht das Datenblatt im Ordner. Fehlt sie, stoppt die Prüfung. IEC 61439-1 fordert eindeutige Kennzeichnung im Schaltschrank. DIN EN 81346-1 regelt die Referenzkennzeichnung für Anlagen. Beides setzt voraus, dass der Marker nach Jahren noch lesbar ist – nicht nur bei der Erstmontage. Halogenfrei nach IEC 60754-1/-2 ist kein Sonderformat, sondern Standard im Portfolio. Die zugehörigen Nachweise liegen dem Material direkt bei. In Bereichen mit Detektionspflicht gelten zusätzliche Anforderungen. Die Konformitätserklärungen dafür stellen wir ohne Aufpreis bereit. Welche Nachweise für Ihren regulierten Bereich konkret greifen, klärt das Fachteam mit Ihnen.
Rollenmarkierer laufen durch automatisierte Thermotransferdrucker – aber nur, wenn Kernmaß, Bahnbreite und Vorschub zum System passen. Ein falsches Kernmaß lässt die Rolle schlagen. Ungleichmäßiger Vorschub produziert verschobene Druckbilder. Vorgestanzte Formate lösen dieses Problem: Der Drucker zieht die Bahn gleichmäßig durch, das Druckbild sitzt exakt. Bei hohen Stückzahlen in der Serienbeschriftung macht das den Unterschied zwischen laufender Produktion und Nacharbeit. Für manuellen Einsatz im Feld brauchen Sie ein anderes Format – Schnappmarker ohne Werkzeug, direkt am Kabel. Die Frage ist nicht, welches Format besser ist. Die Frage ist, welcher Prozess bei Ihnen läuft. Daran richten wir die Formatempfehlung aus.
Ein Datenblatt zeigt Laborbedingungen. Ihre Anlage hat andere Bedingungen. Der einzige verlässliche Test läuft auf Ihren eigenen Kabeln, unter Ihren eigenen Betriebsparametern. Konkret: Sie montieren Mustermaterial auf den Kabeldurchmessern, die Sie einsetzen, und setzen sie den tatsächlichen Temperaturen, Reinigungszyklen und Bewegungen aus. Nach wenigen Wochen sehen Sie, ob der Verbund hält und das Druckbild lesbar bleibt. Was Sie dabei beobachten sollten: beginnt der Rand sich zu lösen, verblasst die Schrift nach Chemikalienkontakt, verliert der Schnappmarker seinen Sitz nach Vibration. Das sind die drei Frühzeichen für ein nicht passendes Material. Wir liefern Ihnen das Mustermaterial passend zu Ihrem Kabeldurchmesser und beraten Sie bei der Auswertung Ihrer Beobachtungen.
