Etiketten für die Elektrotechnik & Elektronik
Kennzeichnungen in Schaltschränken müssen VDE, IEC und Traceability-Pflichten erfüllen.
PET-Etiketten, Typenschilder und Barcode-Etiketten für Schaltschränke, Leistungselektronik und Kabelkennzeichnung. Haftsysteme, die auf Metall, Polyamid und lackierten Gehäusen dauerhaft halten – auch unter Lösemitteln, Dauertemperatur und Vibration.
Wartungsstopp wegen unlesbarem Kabelkennzeichen
In einem Schaltschrank mit hundert Abgängen entscheidet die Lesbarkeit eines einzigen Etiketts darüber, ob die Fehlersuche Minuten oder Stunden dauert. Klebkraftverlust unter Dauerwärme ist kein theoretisches Risiko – er tritt auf, wenn das Haftsystem nicht auf die thermische Last der Leistungselektronik abgestimmt ist. Das Etikett löst sich. Der Abgang bleibt unbekannt.
Reinigungszyklen mit Isopropanol oder alkalischen Reinigern greifen Druckbilder an, die nicht für diesen Kontakt vorgesehen sind. Barcodes werden unlesbar. Seriennummern verschwinden. Die Rückverfolgung bricht an genau der Stelle ab, an der sie bei einem Audit oder Serviceeinsatz gebraucht wird.
Fehlt beim Audit ein lesbares Betriebsmittelkennzeichen oder ein nachweisbares Prüfetikett, stoppt die Zertifizierung. Nachkennzeichnungsarbeiten in bestehenden Anlagen sind aufwendig, fehleranfällig und teuer – besonders dann, wenn Zugänglichkeit und Stillstandzeiten begrenzt sind.
Kennzeichnungsversagen in der Elektrotechnik systematisch vermeiden
Wer Schaltschränke und Industrieanlagen kennzeichnet, weiß: Das Material muss zur Einbausituation passen, nicht zum Katalog. Wir fragen zuerst, wo das Etikett sitzt, welche Temperaturen dort tatsächlich anliegen und was danach drüberläuft. Aus dieser Kenntnis heraus entsteht eine Spezifikation, die im Betrieb hält – und nicht erst beim nächsten Wartungseinsatz auffällt.
Anwendungsanalyse vor der Materialwahl
Normkonforme Spezifikation ohne Eigenrecherche
Variable Daten und Druckdaten aus einer Hand
Sonderformate für spezifische Bauteilgeometrien
Untergrund-Kompatibilität
• Haftet dauerhaft auf Metall, Polyamid, ABS und lackierten Gehäuseoberflächen
• Bleibt auf gewölbten Kabeloberflächen und engen Biegeradien formstabil
• Funktioniert auf unlackierten Aluminiumgehäusen ohne Voraktivierung
Chemische Resistenz
• Übersteht wiederholten Kontakt mit Isopropanol und alkalischen Reinigungsmitteln
• Hält Mineralöl- und Hydraulikflüssigkeitskontakt über lange Betriebszeiträume durch
• Bewährt in Salznebelatmosphären und feuchten Industrieumgebungen
Thermische Belastbarkeit
• Hält Dauertemperaturen im oberen Industriebereich stabil – auch direkt an Wärmequellen
• Polyimidfolie besteht kurzzeitige Temperaturspitzen im Extrem-Hochtemperaturbereich
• Bleibt bei Frost-Tau-Wechselbelastung und Kondensation klebkraftstabil
Mechanische und Witterungs-Exposition
• Zeigt keine Einbußen bei Dauervibration in laufenden Maschinen und Schaltanlagen
• Folienmaterial reißt nicht bei mechanischem Kontakt durch Kabelzug oder Werkzeug
• VOID-Funktion dokumentiert Eingriffe irreversibel – auch unter industriellen Bedingungen
Technisches Leistungsprofil für die Elektrotechnik
Etiketten für Schaltschränke, Leistungselektronik und Kabelkennzeichnung funktionieren unter Bedingungen, die Büro- oder Lagerumgebungen nicht kennen. Dauertemperaturen direkt an Wärmequellen, wechselnde Reinigungszyklen mit aggressiven Mitteln, mechanische Belastung durch Vibration und Kabelzug – das Folienmaterial und das Haftsystem müssen zusammenpassen. Polyesterfolie hält maßhaltig, wo Papier quillt. Acrylat-Haftsysteme bleiben auf Metall und Polyamid stabil, wo Standardkleber nachlässt. Für Extremtemperaturen kommt Polyimidfolie mit Hochtemperatur-Haftsystem zum Einsatz. Das Druckbild aus dem Thermotransferverfahren bleibt auch nach Jahren Chemikalien- und UV-Kontakt scannbar. Diese Kombination ist der Grund, warum normkonforme Kennzeichnung in der Elektrotechnik eine Materialentscheidung ist – keine Designfrage.
Etikettentypen für die Elektrotechnik
Für Schaltschränke, Kabelkennzeichnung und Anlagendokumentation sind nicht alle Etikettentypen gleich geeignet. Die folgenden fünf Typen decken die häufigsten Anforderungen in der Elektrotechnik ab – von der normkonformen Maschinenkennzeichnung bis zum Manipulationsnachweis.

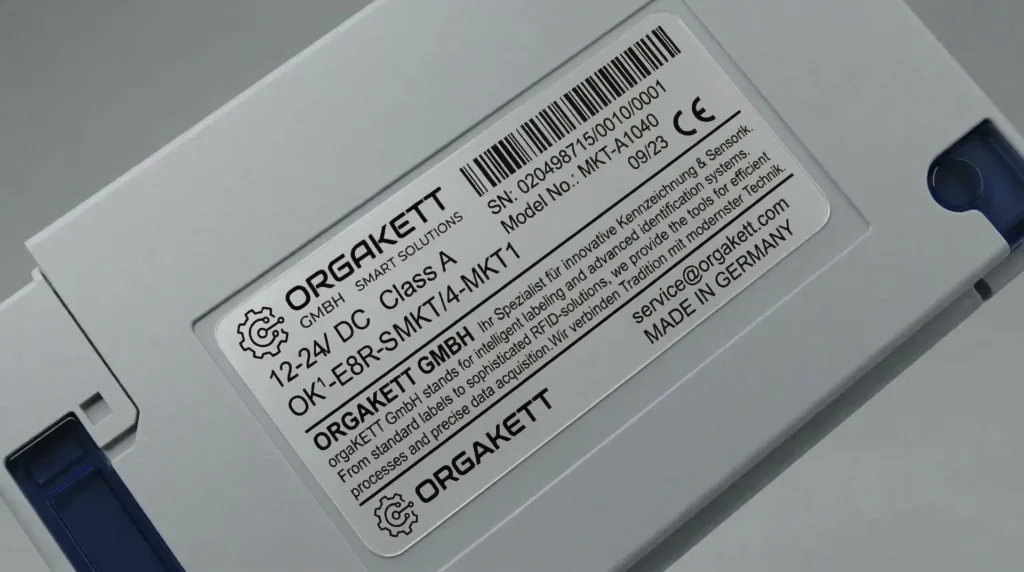

PET-Etiketten
PET-Etiketten sind die erste Wahl für Schaltschrank- und Bauteilkennzeichnung. Die Polyesterfolie verändert ihre Form nicht bei wechselnden Temperaturen. Barcodes und Betriebsmittelkennzeichen bleiben scannbar – auch nach Jahren im laufenden Betrieb. Normkonforme Kennzeichnung nach IEC 60204 und EN IEC 81346 ist mit diesem Typ direkt umsetzbar.
Typenschilder
Typenschilder erfüllen die Kennzeichnungspflicht für Maschinen, Steuerungsgehäuse und Schaltanlagen. Grafische Symbole nach IEC 60417 lassen sich ebenso abbilden wie Seriennummer und Spannungsangabe. Ausführungen für IP65-Umgebungen sind verfügbar. Der Manipulationsnachweis ist auf Wunsch integrierbar.
VOID-Etiketten
VOID-Etiketten dokumentieren unautorisierten Zugriff auf Steuerungseinheiten und wartungsrelevante Baugruppen. Beim Ablöseversuch erscheint das VOID-Muster irreversibel. Für Audits und Haftungsnachweise in ISO-9001-pflichtigen Prozessen liefert dieses Etikett einen eindeutigen, reproduzierbaren Nachweis ohne weiteren Aufwand.
Barcode-Etiketten
Barcode-Etiketten verbinden 1D- und 2D-Codes mit variablen Datensätzen auf einem Etikett. Chargennummer, Seriennummer und Betriebsmittelkennzeichen erscheinen gemeinsam. Das Druckbild übersteht Chemikalienkontakt und Abrieb in der Produktion. Lückenlose Rückverfolgbarkeit nach ZVEI-Leitfaden lässt sich so direkt in den Kennzeichnungsprozess integrieren.
Folienetiketten
Folienetiketten passen sich Kabeln, Rohren und Gehäuseradien an, wo starre Materialien ablösen oder knicken. Farbige Codierung für Spannungsebenen und Kabelklassen ist umsetzbar. Prüfplaketten und Sicherheitskennzeichen nach IEC 60417 und Maschinenrichtlinie gehören zum Anwendungsspektrum dieses flexiblen Etikettentyps.
Checkliste: Was Sie vor der Spezifikation klären sollten
In der Elektrotechnik entscheiden Einbauort, Betriebstemperatur und Reinigungsprozess darüber, ob eine Kennzeichnung über die gesamte Anlagenlaufzeit hält. Wer diese Parameter vor der Materialwahl kennt, vermeidet Nachkennzeichnungsarbeiten und Normabweichungen beim Audit. Die folgenden fünf Punkte helfen dabei, die Anforderungen Ihrer Anwendung zu konkretisieren.
Thermische Belastung am Einbauort
• Welche Dauertemperatur herrscht direkt am Kennzeichnungsort – an der Gehäuseoberfläche oder am Kabel?
• Treten Temperaturspitzen beim Anlaufen oder Schalten auf?
• Gibt es Frost-Tau-Wechsel, z. B. bei Außenmontage oder in Kältebereichen?
Oberfläche und Geometrie des Bauteils
• Auf welchem Material sitzt das Etikett – Metall, lackierter Stahl, Polyamid oder Kunststoffgehäuse?
• Ist die Fläche eben, gewölbt oder hat sie einen engen Biegeradius wie bei Kabeln?
• Gibt es Oberflächenbehandlungen wie Pulverbeschichtung oder Eloxierung?
Chemische Einwirkungen im Betrieb
• Kommen Reinigungsmittel, Lösemittel oder Öle direkt mit dem Etikett in Kontakt?
• Wie häufig und mit welchen Mitteln wird die Anlage oder der Schaltschrank gereinigt?
• Gibt es Flussmittel- oder Lötmittelspritzer bei der Elektronikmontage in der Nähe?
Druckanforderungen und Datenkomplexität
• Werden Barcodes, QR-Codes oder Data-Matrix-Codes benötigt – oder reicht Klarschrift?
• Enthält jedes Etikett individuelle Daten wie Seriennummer oder Betriebsmittelkennzeichen?
• Ist farbige Codierung für Spannungsebenen oder Kabelklassen erforderlich?
Normative und sicherheitstechnische Anforderungen
• Gelten für die Anlage Kennzeichnungspflichten nach VDE 0100, IEC 60204 oder EN IEC 81346?
• Befindet sich der Einbauort in einem explosionsgefährdeten Bereich nach ATEX?
• Ist ein Manipulationsnachweis für Audit- oder Haftungsdokumentation erforderlich?
Häufig gestellte Fragen – Elektrotechnik & Elektronik
Vibration löst selten das Etikett ab – sie scheuert das Druckbild weg. Auf Kabeln, die in laufenden Maschinen ziehen und schwingen, reibt die Oberfläche gegen Kabelkanäle oder Nachbarkabel. Polyesterfolie mit Schutzlaminat besteht diesen Abrieb, wo unbeschichtetes Folienmaterial versagt. Der Barcode bleibt scannbar. Ohne Laminat verliert das Thermotransfer-Druckbild nach wenigen Wochen Lesbarkeit – nicht wegen des Klebstoffs, sondern wegen mechanischer Reibung an der Oberfläche. Für Kabelkennzeichnung mit engem Biegeradius bewährt sich zudem ein weiches Folienmaterial, das der Krümmung folgt, statt abzuheben. Sprechen Sie mit dem Technologie-Team über die genaue Kabeldimension und den Verlegeweg – daraus ergibt sich die passende Materialkombination.
Eloxiertes Aluminium und Pulverbeschichtung verhalten sich klebetechnisch entgegengesetzt. Eloxiertes Aluminium ist mikroporös – Acrylat-Haftsysteme greifen dort schnell und halten dauerhaft. Pulverbeschichtung hat eine niedrigere Oberflächenenergie und ist oft leicht strukturiert. Dort braucht das Haftsystem mehr Andruck und Zeit zum Aufbauen. Ein Klebstoff, der auf Edelstahl sofort sitzt, zeigt auf frischer Pulverbeschichtung nach zwei Wochen erste Ablöser an den Kanten. Das ist kein Materialfehler – es ist eine Frage der Systemwahl. Für Außenflächen an Schaltschrankgehäusen mit UV-Einwirkung kommt ein anderes Haftsystem zum Einsatz als für Innenräume. Individuelle Materialtests auf Ihren realen Gehäuseoberflächen zeigen, welche Kombination unter Ihren Bedingungen trägt.
Nicht das Etikett allein erfüllt die Norm – entscheidend ist, dass das Material die Lesbarkeit über die dokumentierte Anlagenlaufzeit erhält. IEC 60204 fordert eindeutige Kennzeichnung aller Betriebsmittel. Fehlt beim Audit ein lesbares Kennzeichen, gilt die Anforderung als nicht erfüllt – unabhängig davon, ob das Etikett einmal korrekt angebracht war. Folienmaterial mit Thermotransfer-Druckbild und Compliance-gerechter Materialspezifikation unterstützt diesen Nachweis. Wichtig ist auch die Chargen-Dokumentation des Etikettenmaterials selbst: Bei einer Nachzertifizierung müssen Sie belegen, welches Material zum Zeitpunkt der Kennzeichnung verwendet wurde. Diese Dokumentation liefern wir mit. Klären Sie vorab, ob Ihre Anlage unter ATEX-Anforderungen fällt – das ändert die Materialklasse grundlegend.
Kern- und Rollendurchmesser entscheiden darüber, ob ein Etikett in Ihren Drucker passt – nicht das Material allein. Ein falscher Kerndurchmesser stoppt den Druckprozess, bevor das erste Etikett gedruckt ist. Wir konfektionieren Rollen auf die Spezifikationen Ihres Druckers. Dazu gehört die Abstimmung des Farbbands: Nicht jedes Farbband läuft auf jedem Folienmaterial sauber durch. Harzbasierte Farbbänder auf Polyesterfolie erzeugen ein Druckbild, das Chemikalienkontakt übersteht. Wachsfarbbänder auf demselben Material scheitern bei Lösemittelkontakt. Diese Kombination prüfen Sie einmalig im eigenen Druckprozess auf Ihren realen Gebinden – danach läuft die Produktion ohne Anpassung durch.
Der einzige belastbare Test findet auf Ihrem Bauteil statt – unter Ihren Betriebsbedingungen. Labormessungen zeigen Richtwerte. Was zählt, ist das Verhalten auf Ihrem Kabel, Ihrem Gehäuse, nach Ihrem Reinigungszyklus. Wir stellen Mustermaterial bereit, das auf Ihre beschriebene Einbausituation abgestimmt ist. Sie applizieren es auf den realen Oberflächen und setzen es den tatsächlichen Bedingungen aus. Nach einer definierten Laufzeit sehen Sie, ob Haftung, Druckbild und Lesbarkeit Ihren Anforderungen entsprechen. Das Technologie-Team begleitet diesen Prozess – von der Beschreibung Ihrer Anwendung bis zur Auswertung der Ergebnisse durch Sie. So treffen Sie die Materialentscheidung auf Basis echter Daten aus Ihrer Anlage.
