Typenschilder – normkonform für Industrie & Maschinenbau
Dauerhaft lesbar: Typenschilder nach Maschinenrichtlinie für Extremumgebungen
Ob eloxiertes Aluminium für den Maschinenbau, VA-Edelstahl für Chemieanlagen oder Polyimid-Folie für Hochtemperaturbereiche – wir liefern Kennzeichnungslösungen, die nach Jahren noch einwandfrei ablesbar sind. Ablösung durch Öl, Vibration oder Reinigungsmittel bleibt aus. CE-Pflichtangaben, Seriennummern und Barcodes im gleichen Fertigungsschritt.
Zehn Jahre später: Schild ab, Seriennummer weg
Die Wartung stoppt. Der Techniker steht vor der Maschine und das Typenschild ist nicht mehr lesbar – Seriennummer abgerieben, Klebstoff porös, Folie abgelöst. Welches Ersatzteil passt, welcher Hersteller ist zuständig, welche Schutzklasse gilt? Ohne Antwort steht die Linie.
Für den Maschinenhersteller wird es teurer. Fehlt beim Audit der Nachweis, dass alle Pflichtangaben nach Maschinenrichtlinie dauerhaft angebracht waren, droht ein Produkthaftungsfall. Rückrufe, Nachrüstungen im Feld und behördliche Beanstandungen folgen – auch wenn die Maschine technisch einwandfrei läuft. Das Schild war der schwache Punkt.
Beim Export verschärft sich das Problem. Fehlerhafte CE-Kennzeichnung oder nicht normkonforme Formate blockieren die EU-Marktzulassung. Eine Lieferung wird zurückgehalten. Der Kunde wartet. Und die Ursache ist ein Schild, das für wenige Cent mehr korrekt hätte gefertigt werden können.
Material trifft Umgebung – bevor das Schild versagt
Wir fragen zuerst, wo das Typenschild sitzt und was dort passiert. Vibration, Öldämpfe, Reinigungszyklen, UV-Exposition – jeder dieser Faktoren entscheidet über Material, Druckverfahren und Haftsystem. Wer diese Fragen nicht stellt, liefert ein Schild, das drei Jahre hält statt dreißig. Unser Team kennt die Versagensmuster aus der Praxis und wählt auf dieser Basis das Fertigungskonzept – nicht nach Lagerverfügbarkeit.
Umgebungsanalyse vor der Materialwahl
Druckverfahren passend zum Lebenszyklus
Normkonforme Layouts beim ersten Entwurf
Variantensteuerung für komplexe Serien
Untergrund-Kompatibilität
• Haftet dauerhaft auf lackierten Metalloberflächen, auch bei wechselnden Temperaturen.
• Bleibt stabil auf niederenergetischen Kunststoffoberflächen durch speziell abgestimmte Acrylatkleber.
• Hält auf rauen, pulverbeschichteten Untergründen durch hohe Anfangshaftung des Haftsystems.
Chemische Resistenz
• Übersteht Kontakt mit Mineralölen, Hydraulikflüssigkeiten und alkalischen Reinigungsmitteln ohne Haftungsverlust.
• Bewährt sich in Salzsprühnebelumgebungen gemäß DIN EN ISO 9227 über lange Prüfzeiträume.
• Hält aliphatischen und aromatischen Lösemitteln stand – materialabhängig für PET- und Polyimid-Folienmaterial.
Thermische Belastbarkeit
• Folienmaterial hält Temperaturen von -40 °C bis in hohe Dauerbetriebsbereiche aus, ohne zu verspröden.
• Hochtemperatur-Acrylatkleber bleibt in motornahen Bereichen und an Abgassystemen haftfest.
• Polyimid-Folienmaterial zeigt keine Einbußen bei kurzzeitigen Temperaturspitzen in extremen Hochtemperaturbereichen.
Mechanische und Witterungs-Exposition
• Lasergravur auf Aluminium bleibt nach intensivem Abrieb klar lesbar – ohne Farbschicht, die abgeht.
• Verbundfolienmaterial besteht unter Dauerschwingung und mechanischer Belastung durch rotierende Aggregate.
• Tamper-Evident-Haftsysteme zeigen sichtbare Manipulation – das Schild verrät jeden Ablöseversuch.
Was das Typenschild aushält
Typenschilder stehen an Maschinen, nicht im Regal. Deshalb zählt nicht, wie ein Material im Auslieferungszustand aussieht, sondern was es nach Jahren Betrieb noch zeigt. Eloxiertes Aluminium und VA-Edelstahl bilden die Metallbasis – für Anwendungen, bei denen Formstabilität und Gravurtiefe entscheidend sind. Hochleistungsfolien aus PET oder Polyimid decken Bereiche ab, in denen Gewicht, Flexibilität oder extreme Wärme eine Rolle spielen. Verbundfolien aus Metall-Kunststoff-Laminat bleiben auf gebogenen Oberflächen und unter Dauerschwingung form- und haftungsstabil. Jede Ausführung ist auf spezifische Anforderungsprofile abgestimmt – nicht auf den kleinsten gemeinsamen Nenner.
Branchen mit höchsten Anforderungen
Typenschilder sind dort kritisch, wo Maschinen unter Extrembedingungen laufen, gesetzliche Kennzeichnungspflichten greifen oder Rückverfolgbarkeit über Jahrzehnte nachweisbar sein muss. Diese fünf Branchen stellen die schärfsten Anforderungen.
Maschinen- & Anlagenbau

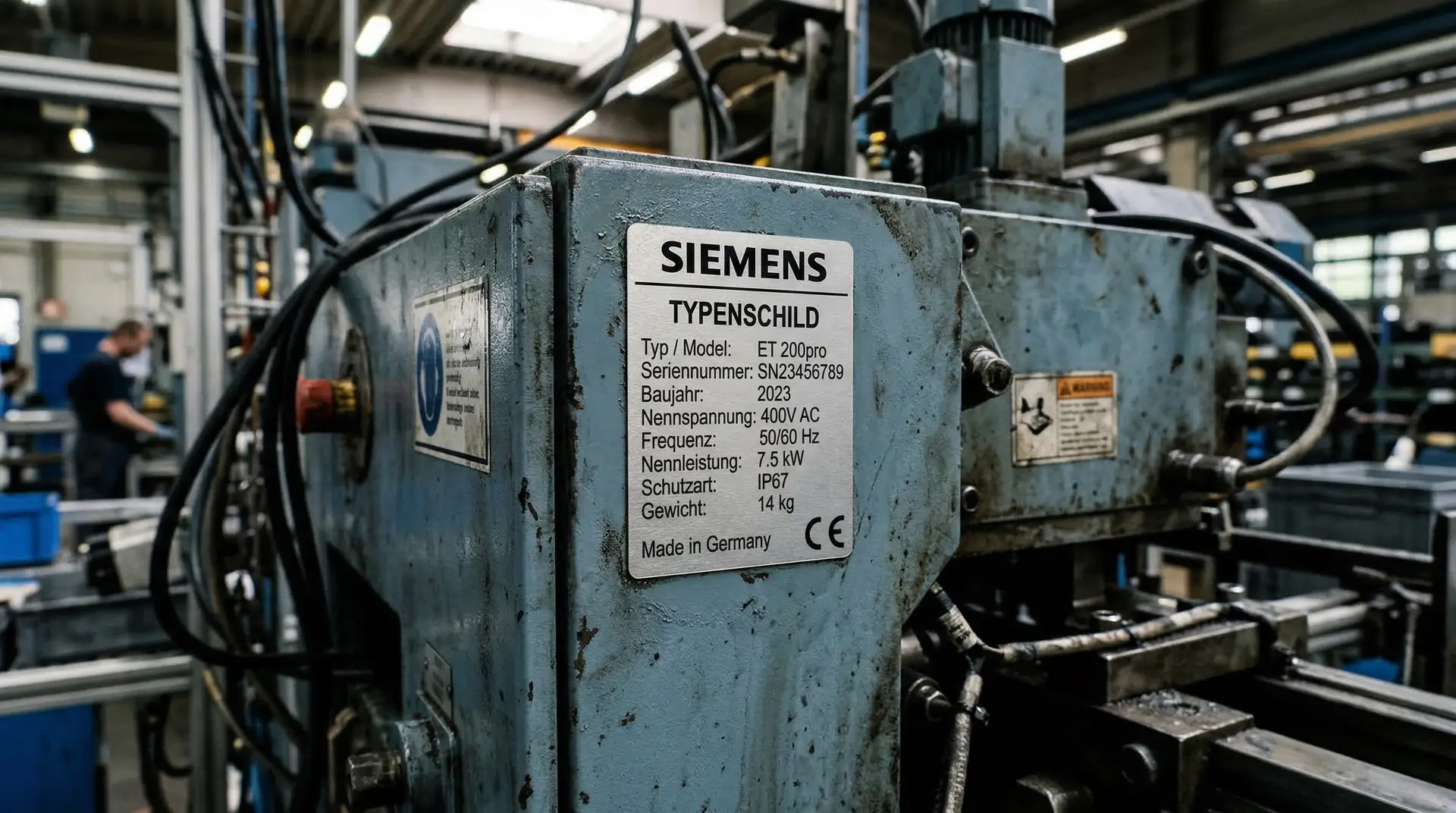

Jede Maschine, die in der EU in Verkehr gebracht wird, trägt ein Typenschild mit CE-Kennzeichnung. Maschinenbauer brauchen normkonforme Layouts, Seriennummern und Barcodes für die Anlagenverfolgung – lieferbar in Kleinserien für Sondermaschinen und in Großmengen für standardisierte Baureihen.
Chemische Industrie
Anlagen in der Chemie stehen unter Dauerbelastung durch aggressive Medien. Kennzeichnungen an Rohrleitungen, Behältern und Pumpen müssen Säuren, Laugen und Lösemittelkontakt dauerhaft überstehen. VA-Edelstahl und chemikalienbeständige Folienmaterialien kommen hier zum Einsatz.
Elektrotechnik & Elektronik
Schaltschränke, Steuerungseinheiten und Elektronikbaugruppen tragen Typenschilder mit Spannungsangaben, Schutzklassen und Seriennummern. Dünne Polyester-Folienmaterialien mit Thermotransferdruck liefern die Barcode-Qualität, die Scanner in automatisierten Prüflinien zuverlässig einlesen.
Medizintechnik
Medizinprodukte unterliegen strengen Kennzeichnungspflichten. Typenschilder an Geräten müssen sterilisierbeständig sein und UDI-Codes für die Rückverfolgung tragen. Folienmaterialien und Haftsysteme sind auf Reinraumbedingungen und Desinfektionsmittelkontakt abgestimmt.
Energieversorgung & Erneuerbare Energien
Windkraftanlagen, Trafostationen und Solaranlagen stehen dauerhaft im Außenbereich. Typenschilder müssen UV-Strahlung, Feuchte und Temperaturschwankungen über Jahrzehnte bestehen. Eloxiertes Aluminium und UV-stabile Folienmaterialien bleiben unter diesen Bedingungen formstabil und lesbar.
Was Sie vor der Bestellung eines Typenschilds klären sollten
Ein Typenschild, das nach drei Jahren versagt, war von Anfang an falsch spezifiziert – nicht schlecht produziert. Die Ursache liegt fast immer in Fragen, die bei der Bestellung nicht gestellt wurden: Welche Medien berühren das Schild im Betrieb? Welche Temperaturen herrschen direkt an der Montagestelle? Wie lange muss die Kennzeichnung nachweisbar lesbar bleiben? Diese fünf Punkte helfen Ihnen, die Spezifikation von Anfang an richtig zu setzen.
Montageuntergrund und Oberflächenbeschaffenheit
• Auf welchem Material sitzt das Typenschild – Metall, Kunststoff, Lack oder pulverbeschichtet?
• Ist die Oberfläche glatt, rau oder strukturiert?
• Wird die Fläche vor Montage gereinigt oder ist Öl- oder Fettfilm zu erwarten?
Chemische und thermische Umgebung
• Welche Medien kommen direkt mit dem Schild in Berührung – Öle, Reiniger, Lösemittel?
• Welche Dauertemperatur herrscht an der Montagestelle im Betrieb?
• Gibt es kurzzeitige Temperaturspitzen, etwa durch Reinigungsdampf oder Motorwärme?
Mechanische Belastung und Vibration
• Sitzt das Schild an einem vibrierenden Aggregat oder einer ruhenden Konstruktion?
• Besteht Abriebgefahr durch Werkzeuge, Reinigungsgeräte oder Schüttgut?
• Wird das Schild im Betrieb regelmäßig berührt oder abgetastet?
Normative Anforderungen und Pflichtangaben
• Welche Richtlinien gelten für die Maschine – Maschinenrichtlinie, ATEX, MDR oder andere?
• Sind länderspezifische Sprachversionen oder Symbolvorgaben erforderlich?
• Müssen UDI-Codes, Seriennummern oder DataMatrix-Codes integriert werden?
Auflagengröße und Variantenstruktur
• Wie viele Varianten des Typenschilds gibt es – unterschiedliche Typenreihen, Spannungen, Sprachen?
• Wie hoch ist der jährliche Bedarf, und wie liefern Sie die variablen Daten?
• Sind sequenzielle Seriennummern oder externe Nummernkreise einzupflegen?
Häufig gestellte Fragen – Typenschilder
Auf rotierenden Aggregaten versagt zuerst das Haftsystem – nicht das Folienmaterial. Öl kriecht unter die Kante, Vibration löst die Verbindung Millimeter für Millimeter. Das dauert oft zwei bis drei Jahre. Dann fehlt die Seriennummer. Verbundfolienmaterial mit hochviskosem Acrylatkleber verhält sich anders: Es verteilt Schwingungsenergie über die Fläche, statt sie an der Kante zu bündeln. Auf motornahen Flächen bewährt sich zusätzlich eine mechanische Befestigung per Niet oder Schraube. Welche Kombination für Ihren Einsatzort passt, klären wir mit Ihnen – auf Basis der konkreten Betriebsbedingungen an der Montagestelle.
Pulverbeschichtung ist nicht gleich Pulverbeschichtung. Dicke, Oberflächenstruktur und Aushärtegrad entscheiden, wie viel Haftfläche ein Kleber wirklich erreicht. Auf rauen, stark strukturierten Beschichtungen braucht das Haftsystem eine hohe Anfangsklebekraft – sonst sitzt das Schild nach dem ersten Reinigungszyklus schief. Auf glatten, dünnen Pulverlacken reicht oft ein mittelviskoses Acrylatsystem. Wir stimmen das Haftsystem auf die konkrete Oberfläche ab. Den finalen Nachweis liefert der Test auf Ihrem eigenen Bauteil – unter den Bedingungen, die in Ihrer Anlage tatsächlich herrschen.
Fehlt beim Audit ein Pflichtfeld oder stimmt das CE-Format nicht, stoppt die Abnahme. Unsere Layouts integrieren die Pflichtfelder nach Maschinenrichtlinie von Beginn an – Mindestschriftgrößen, Kontrastwerte und Symbolpositionen sitzen bereits im ersten Entwurf. Für ATEX-Bereiche, Medizinprodukte mit UDI-Pflicht oder exportpflichtige Maschinen mit länderspezifischen Sprachversionen passen wir das Layout entsprechend an. Compliance mit den relevanten Regelwerken unterstützen wir durch strukturierte Vorlagen, die Sie nicht nach der Druckfreigabe korrigieren müssen. Das Technologie-Team begleitet Sie dabei.
Sequenzielle Seriennummern, DataMatrix-Codes und länderspezifische Felder laufen bei uns über strukturierte Datenprozesse direkt in die Fertigung ein. Sie liefern die Nutzdaten – als CSV, XML oder in dem Format, das Ihr System ausgibt. Wir verarbeiten die Varianten ohne manuelle Zwischenschritte. Thermotransferdruck auf Polyester-Folienmaterial liefert dabei Barcode-Qualität, die automatisierte Scanner auch nach intensivem Gebrauch noch sicher einlesen. Wenn Sie eigene Drucksysteme für spätere Nachkennzeichnung nutzen, sprechen wir die Materialauswahl vorab ab – damit Bedruckbarkeit und Haftung zusammenpassen.
Das Datenblatt zeigt Laborwerte. Ihr Bauteil zeigt die Realität. Ob ein Haftsystem auf einer öligen Motoroberfläche nach Wochen noch sitzt, ob Folienmaterial bei Ihren Reinigungszyklen die Aufschrift behält – das stellt sich erst am realen Untergrund heraus. Wir stellen Mustermaterial bereit, das auf Ihre Umgebungsbedingungen abgestimmt ist. Sie testen es auf Ihren eigenen Gebinden, unter Ihren Prozessbedingungen. Das Fachteam berät Sie zur Auswahl und wertet Ihre Beobachtungen aus dem Test mit Ihnen aus. So entscheiden Sie auf Basis echter Ergebnisse – nicht auf Basis von Annahmen.
