Etiketten für Elektrohandwerk & Installation
DIN EN 60445 und DGUV Vorschrift 3 fordern lesbare Kennzeichnung – 20 Jahre lang.
Kabelmarkierer, Typenschilder und Warnetiketten für Schaltschränke, Leitungsverlegung und Gerätekennzeichnung. Haftsysteme, die auf PVC, Gummi und öligen Oberflächen dauerhaft halten – auch bei Temperaturschwankungen und chemischer Reinigung im laufenden Betrieb.
Lesbar bei Montage. Blank beim Audit.
Kabel und Leitungen verlaufen auf Oberflächen, die Standardklebstoff schlicht nicht hält. PVC-Mantelleitungen dehnen sich. Gummileitungen federn zurück. Ölige Kabelpritschen entziehen dem Kleber die Grundlage. Das Etikett sitzt beim Einbau – und löst sich Monate später ab, wenn der nächste Wartungseinsatz beginnt.
In Schaltschränken kommt hinzu: Temperaturen steigen auf über 100 °C, Reiniger greifen die Druckschicht an. Verwechselbare Zeichen wie 0 und O oder 6 und 9 werden auf verblassten Etiketten zur echten Gefahr. Wer die falsche Leitung trennt, riskiert einen Kurzschluss. Das passiert nicht bei der Erstinstallation – sondern beim dritten Wartungseinsatz, drei Jahre später.
Unleserliche oder fehlende Kennzeichnung ist kein Mangel. Sie ist ein Rechtsverstoß. DGUV Vorschrift 3 und DIN EN 60445 fordern eindeutige, dauerhafte Beschriftung. Fehlt sie beim Audit, haftet der Betreiber – unabhängig davon, wie alt die Anlage ist.
Kabelbeschriftung dauerhaft lösen – so funktioniert das
Etiketten im Elektrobereich scheitern fast nie am Druckbild – sie scheitern am Untergrund. Wir kennen das Verhalten von PVC-Mantel, Gummiisolierung und lackiertem Stahlblech aus hunderten Spezifikationsprojekten. Daraus leiten wir ab, welches Haftsystem auf welchem Untergrund in welcher Einbausituation funktioniert. Das Ergebnis ist kein Kompromiss, sondern eine Lösung, die beim ersten Wartungseinsatz in drei Jahren noch genau so sitzt wie am Einbautag.
Untergrund zuerst bestimmen
Einbausituation vollständig erfassen
Betriebslebensdauer als Auswahlkriterium
Normkonformität von Anfang an einplanen
Untergrund-Kompatibilität
• Haftet auf PVC, Gummi und öligen Metalloberflächen ohne Vorbehandlung.
• Bleibt stabil auf lackierten Gehäusen und Kunststoffoberflächen mit niedriger Oberflächenenergie.
• Hält Biegeradien unter 50 mm dauerhaft stand – ohne Ablösen an Kabelumschlingungen.
Chemische Resistenz
• Übersteht Kontakt mit Mineralölen, Schneidölen und industriellen Reinigern ohne Kontrastverlust.
• Zeigt keine Einbußen bei Isopropanol- und Acetoneinwirkung auf der Druckschicht.
• Bewährt in Nassraum- und Außeninstallationen gegen Feuchte und UV-Dauerlast.
Thermische Belastbarkeit
• Hält Temperaturen von -40 bis +120 °C im Dauerbetrieb durch – ohne Verformung oder Ablösen.
• Übersteht Kurzzeitspitzen bis +150 °C, wie sie in Schaltschränken unter Last auftreten.
• Bleibt bei -55 °C flexibel – kein Verspröden des Folienmaterials beim Schrumpfprozess.
Mechanische und Witterungs-Exposition
• Übersteht mehr als 500 Abriebzyklen im Taber-Test ohne lesbare Einbußen am Druckbild.
• Hält Vibrationsbelastungen bis 10 g stand, wie sie Motor- und Maschinennähe erzeugt.
• Funktioniert auf IP-67-relevanten Einbausituationen – dichtet gegenüber Staubeintrag und Eintauchen ab.
Technisches Leistungsprofil im Überblick
Etiketten für Elektroinstallation und Schaltschrankbau arbeiten in einem der anspruchsvollsten Umgebungsprofile, das industrielle Kennzeichnung kennt. Temperaturschwankungen, mechanische Belastung durch Vibration und Biegung sowie chemische Reiniger treffen gleichzeitig auf dieselbe Klebeverbindung. Zusätzlich gilt: Die Druckschicht muss nach 20 Jahren noch den Kontrastwert liefern, den DIN EN 60445 fordert. Unsere Materialien halten diesen Anforderungen stand – auf Untergründen von PVC-Mantel über Gummiisolierung bis zu lackiertem Stahlblech und Aluminiumgehäusen.
Fünf Etikettentypen für die Elektropraxis
Nicht jede Einbausituation im Elektrohandwerk stellt dieselben Anforderungen. Diese fünf Etikettentypen decken die häufigsten und technisch anspruchsvollsten Anwendungen ab – vom einzelnen Leiter bis zur Gesamtanlage.
Kabelmarkierer
Kabelmarkierer kennzeichnen Leiter und Kabel im Verlauf sowie an Abgangspunkten. Sie halten auf PVC- und Gummioberflächen bei Biegeradien unter 50 mm. Schrumpfmaterial auf Polyolefinbasis und Wrap-Around-Systeme sorgen für formschlüssige Verbindungen, die auch bei Kabelzug nicht wandern. Normbezug: DIN EN 60445, DIN VDE 0100-520.

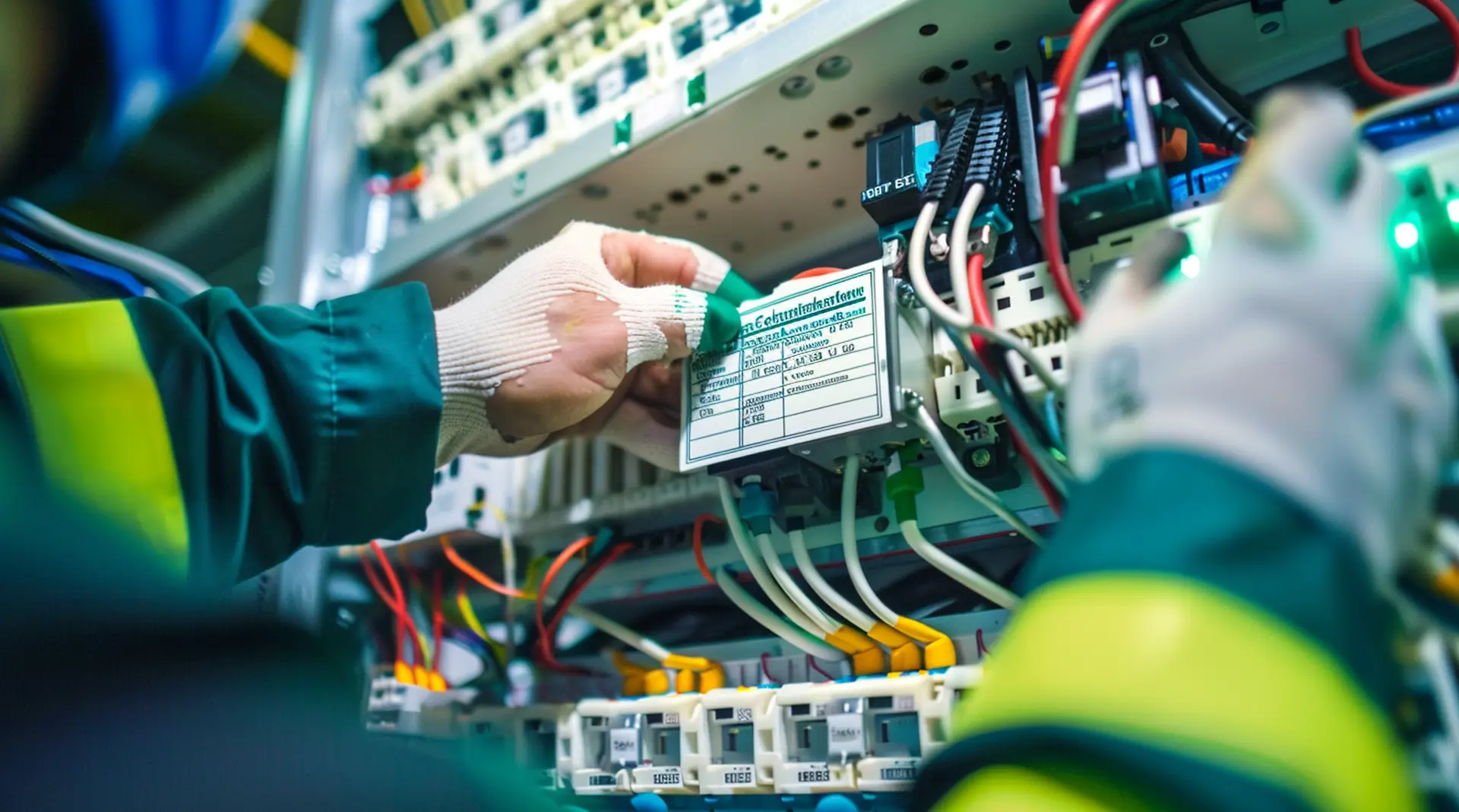

Typenschilder
Typenschilder markieren Schaltschrank-Module, Schütze, Relais und Transformatoren dauerhaft. Polyesterfolie im Thermotransferverfahren oder anodisiertes Aluminium für Lasergravur – beide Varianten überstehen mehr als 25 Jahre im Schaltschrankbetrieb. Normbezug: DIN EN 61439, DIN EN 60204-1, DIN 49073.
Warnetiketten
Warnetiketten weisen auf Gefahrstellen an Hochspannungskomponenten, Maschinen-Betriebsmitteln und Schaltschranktüren hin. Hoher Kontrast und UV-Stabilität erhalten die Lesbarkeit auch nach Jahren im Außeneinsatz. Polyesterfolie oder Polyimid haftet dauerhaft auf Metallgehäusen. Normbezug: DGUV Vorschrift 3, DIN VDE 0100-Reihe.
Prüfplaketten
Prüfplaketten dokumentieren Prüfdatum, Prüfer und nächsten Prüftermin auf elektrischen Betriebsmitteln. Schreibfähige oder thermotransfer-bedruckte Oberflächen, optional mit Void-Effekt gegen Manipulation. Das Material hält auf Metall, Kunststoff und lackierten Gehäusen. Normbezug: DGUV Vorschrift 3.
Inventaretiketten
Inventaretiketten verbinden Anlage und digitale Dokumentation über Barcode oder QR-Code. Polyesterfolie oder anodisiertes Aluminium mit Thermotransfer oder Laserdruck liefert maschinenlesbare Codes über die gesamte Anlagenlaufzeit. Normbezug: DIN EN 61439, DIN EN 60204-1.
Vor der Bestellung: Fünf Fragen zur richtigen Materialwahl
Im Elektrohandwerk entscheidet die Einbausituation darüber, ob ein Etikett 20 Jahre hält oder nach der ersten Inspektion wechselt. Schaltschränke, Kabelbündel und Außeninstallationen stellen sehr unterschiedliche Anforderungen – an Haftsystem, Druckverfahren und Folienmaterial. Wer diese Punkte vor der Bestellung klärt, verhindert teure Nachkennzeichnung und haftungsrelevante Lücken im Betrieb.
Untergrundmaterial und Oberflächenzustand
• Ist der Untergrund PVC, Gummi, Metall oder Kunststoff mit niedriger Oberflächenenergie?
• Können Öl-, Fett- oder Lackreste auf der Oberfläche die Klebkraft beeinträchtigen?
• Bewegt sich der Untergrund im Betrieb – durch Vibration, Dehnung oder Kabelzug?
Thermische Belastung im Einbaubereich
• Welcher Dauertemperaturbereich herrscht am Einbauort – auch bei Volllast des Schaltschranks?
• Treten kurzzeitige Temperaturspitzen auf, etwa durch Schaltvorgänge oder Motoranlauf?
• Kommt das Etikett in Kontakt mit Schrumpfwärme beim Verarbeiten von Schrumpfschlauch?
Chemische Exposition im laufenden Betrieb
• Welche Reinigungsmittel kommen im Wartungsintervall direkt mit der Kennzeichnung in Kontakt?
• Ist Öl- oder Lösemitteleintrag durch angrenzende Aggregate oder Kabeltrassen möglich?
• Liegt der Einbauort in einem Nassraum oder Außenbereich mit UV-Dauerlast?
Normvorgaben und Prüfnachweise
• Welche Normen gelten für diese Anlage – DIN EN 60445, DGUV Vorschrift 3 oder DIN EN 61439?
• Sind Mindestschriftgröße, Kontrastwert und Zeichencodierung in der Spezifikation bereits festgelegt?
• Werden Normkonformitätsnachweise für die Beschaffungsfreigabe oder den Audit benötigt?
Druckverfahren und Mengenstruktur
• Erfolgt der Druck im eigenen Betrieb per Thermotransfer oder über externe Beschriftungssysteme?
• Handelt es sich um Einzel- oder Serienmengen, und wie häufig ändern sich Beschriftungsinhalte?
• Werden maschinenlesbare Codes wie Barcode oder QR für die Wartungsdokumentation benötigt?
Häufig gestellte Fragen – Elektrohandwerk & Installation
Auf Kabeln, die sich unter Last dehnen oder bei Wartung gebogen werden, versagt normaler Klebstoff. Das zeigt sich nicht beim Einbau – sondern beim dritten Wartungseinsatz. Folienmaterial auf Polyolefinbasis folgt der Kabelbewegung, ohne die Klebeverbindung zu belasten. Wrap-Around-Systeme schließen formschlüssig und wandern nicht, wenn jemand am Kabel zieht. Welches System auf Ihrem konkreten Kabeltyp dauerhaft hält, klären Sie am sichersten direkt am realen Bauteil. Unser Technologie-Team bespricht mit Ihnen, welches Folienmaterial für Ihre Einbausituation geeignet ist.
Öl unterbricht die Verbindung zwischen Klebstoff und Untergrund. Das gilt für Mineralöl genauso wie für Schneidöl oder Hydraulikflüssigkeit aus benachbarten Aggregaten. Etikettenmaterial mit Hochleistungsakrylat-Haftsystem übersteht diesen Kontakt, weil der Klebstoff tief in die Oberfläche eindringt – auch wenn dort Ölreste haften. Auf Aluminiumkabelpritschen mit Ölfilm hält sich dieses System deutlich länger als Standardprodukte. Ob Ihr spezifischer Untergrund und Ihre Reinigungsintervalle dazu passen, zeigt ein Test auf Ihren eigenen Bauteilen. Fragen Sie das Fachteam nach dem passenden Haftsystem für Ihr Lastprofil.
Beide Regelwerke fordern eindeutige, dauerhafte Beschriftung – keine nur beim Einbau lesbare. DIN EN 60445 schreibt Kontrastwerte und Zeichencodierung vor, DGUV Vorschrift 3 macht unleserliche Kennzeichnung zum Rechtsverstoß. Fehlt beim Audit ein lesbares Etikett, stoppt nicht nur die Prüfung – der Betreiber haftet. Unsere Materialien sind auf diese Anforderungen abgestimmt: Schriftgröße, Kontrast und Druckbeständigkeit fließen in die Spezifikation ein, bevor Sie bestellen. Normkonformitätsnachweise für die Beschaffungsfreigabe stellen wir auf Anfrage bereit.
Thermotransferdruck funktioniert nur dann langfristig, wenn Folienmaterial und Farbband aufeinander abgestimmt sind. Ein falsches Farbband-Material-Paar führt dazu, dass die Druckschicht nach Kontakt mit Isopropanol abreibt – obwohl das Etikett noch klebt. Harzbasierte Farbbänder auf Polyesterfolie zeigen hier deutlich mehr Beständigkeit als wachsbasierte Systeme auf Papier. Für Serienmengen mit gleichbleibendem Inhalt empfiehlt sich eine feste Materialkombination. Bei wechselnden Beschriftungsinhalten lohnt die Frage, ob Ihr Drucker die nötige Drucktemperatur für das jeweilige Folienmaterial liefert. Sprechen Sie uns auf Ihre Druckerhardware an.
Datenblätter zeigen Laborbedingungen. Ihre Anlage läuft mit 80 °C Schaltschranktemperatur, wöchentlicher Reinigung und Vibrationen aus einem Frequenzumrichter nebenan. Das ist kein Laborszenario. Deshalb testen Sie das Material direkt auf Ihren eigenen Gebinden – unter realen Betriebsbedingungen, nicht unter Idealbedingungen. Wir liefern Mustermaterial und beraten Sie, worauf Sie bei Ihrem Test achten sollten: Haftung nach Temperaturzyklus, Druckbild nach Reinigungsmittelkontakt, Flexibilität nach Kälteeinsatz. Was dabei herauskommt, gilt für Ihre Anlage – nicht für eine Norm-Referenzfläche.
